[여화 플랫 펌프스 5 - 패턴] 테스트용 패턴 제작(3D에서 2D로 전개) (성수동 수제화)



본 교재에 사용되는 라스트는 235mm 여성용 라스트입니다.  남화의 경우에는 수치가 완전히 변경되니 유의하시기 바랍니다.



베이직 패턴에 한번에 모두 들어갈 수 있는 정도의 크기의 켄트지를 절반을 접어 준비한다.





단단한 것으로 잘 눌러줘서 들뜨지 않게 한다.



V점을 접은 종이에 정확히 밀착시키고 송곳으로 표시한다.





V'~VC'의 거리는 1mm남짓 베이직패턴에서 줄어들었으므로 보상 개념으로 V'점은 V점을 축으로 접혀진 종이 끝단에서 1mm 정도를 돌려서 송곳으로 찔러서 표시한다.



위의 작업이 완료되면 VC'점이 정해진 것이다.  위와 마찬가지로 중요한 위치이므로 송곳으로 표시한다.



마저 VC점과 VO점도 송곳으로 표시해준다.

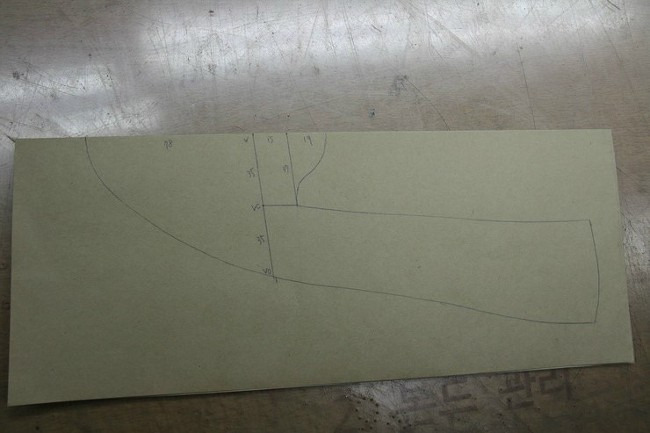

V~VO점을 기점으로 후방부까지 샤프로 그려준다.





CF(Center Line과 Feather Line의 교차점)~V점과의 거리는 구두골에서 나온 길이를 체크해준다.



미리 체크를 해둔 위치와 VO지점까지 베이직패턴이 자연스러워 보이도록 맞춘다.





V~VO을 기점으로 전방부를 샤프로 그려준다.







VC'점 부위의 혀부분은 2D로 전개할 때 많이 축소된 부분이므로 자연스럽게 곡선을 살려서 그려준다.



외곽선을 자른다.



CF점 부분을 살짝 잘라서 표시해준다.

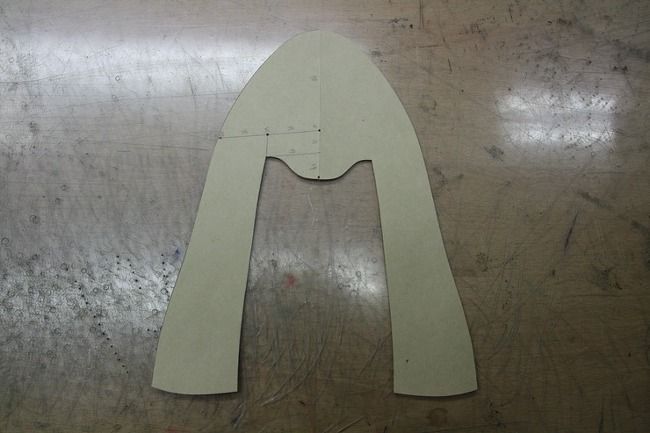

위 그림과 같이 중요 지점을 펀칭(누끼)로 표시해주면 테스트용 패턴이 완료된다.

각 지점들은 테스트 제갑을 만들어서 확인을 할 때 필요하다.

테스트용 패턴은 구두골의 바깥쪽만 계산이 됬을 뿐이므로 테스트용 패턴을 따로 만들어서 구두골 안쪽의 페더엣지 라인을 찾아낼 것이다.
